07fg01人防图集是07FJ01防空地下室建筑设计示例图集的高清电子版文档，图集主要是对防空建筑及结构设计进行说明，图集内容全面，数据精准，全部高清无水印，有需要的用户欢迎来IT猫扑下载使用~
该图集符合2005版《人民防空地下室设计规范》要求，适用于核5级常5级、核6级常6级、核6B级常6级的甲类防空地下室及常5级、常6级乙类防空地下室的结构设计。

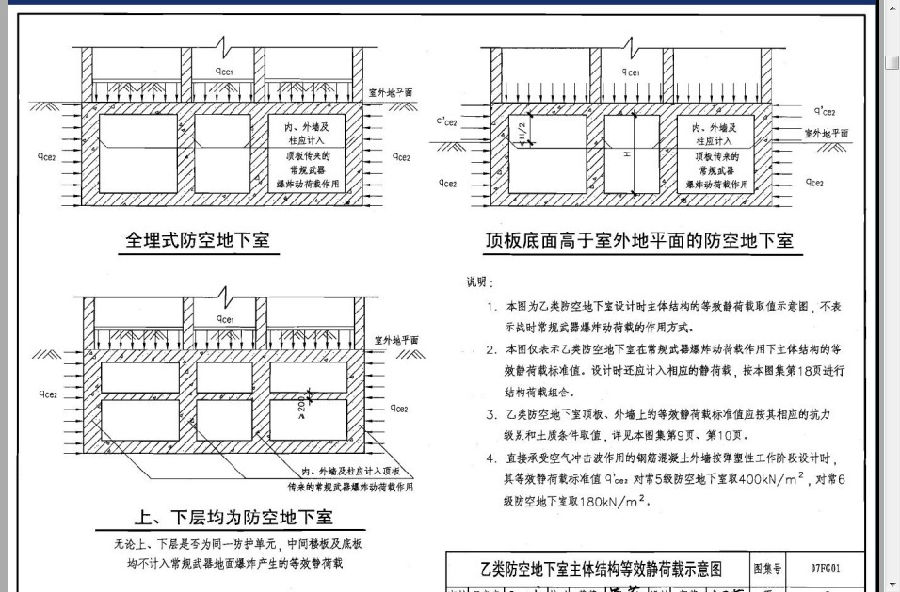

1）采用图示及表格的形式，表示了作用于甲类及乙类防空地下室各部位的设计采用的等效静荷载标准值；
2）防空地下室口部临空墙、门框墙的含义及战时等效静荷载的取值方法；
3）防空地下室结构构造；
4）集水坑、电缆井等构件配筋。
本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器进行安装后阅读。

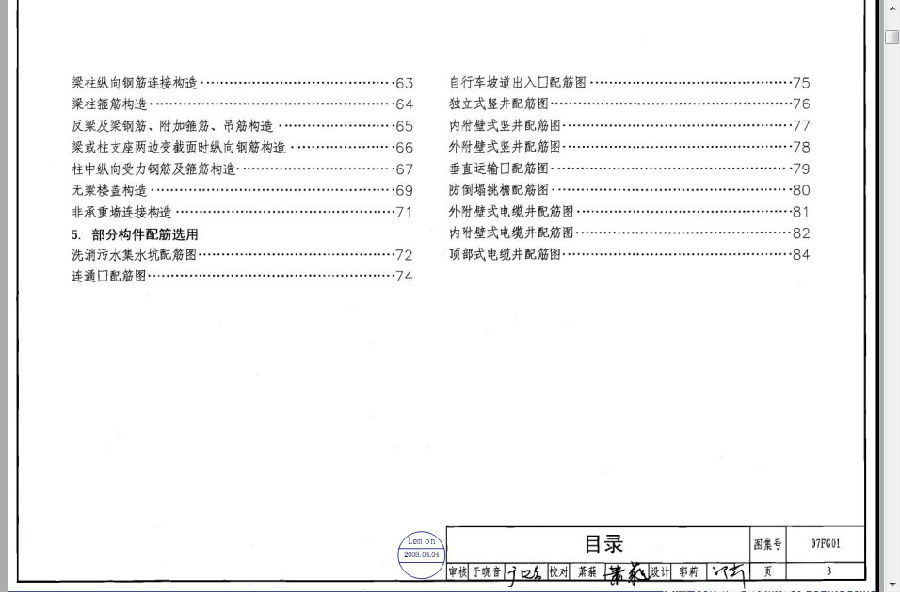

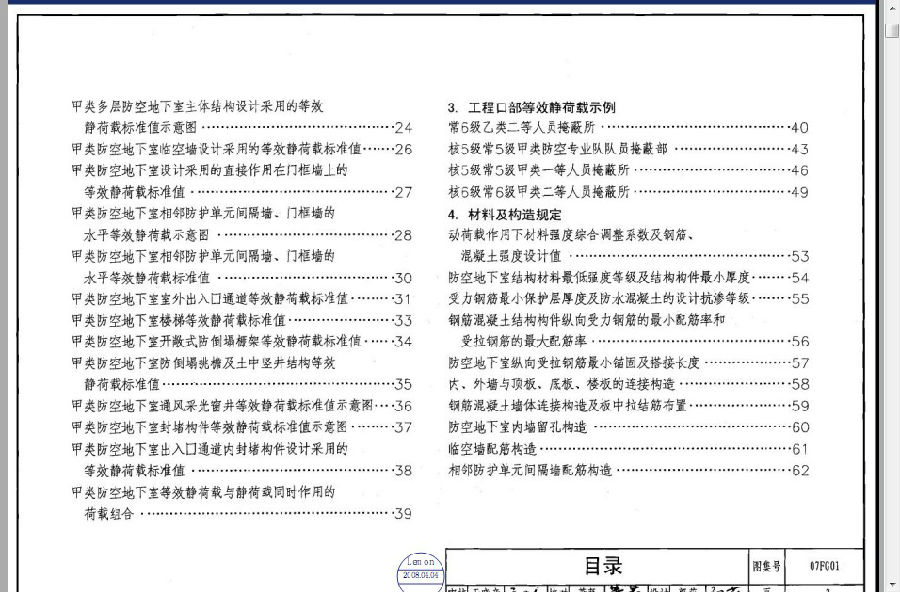

目录1
编制说明4
1．乙类防空地下室设计荷载
乙类防空地下室主体结构等效静荷载示意图7

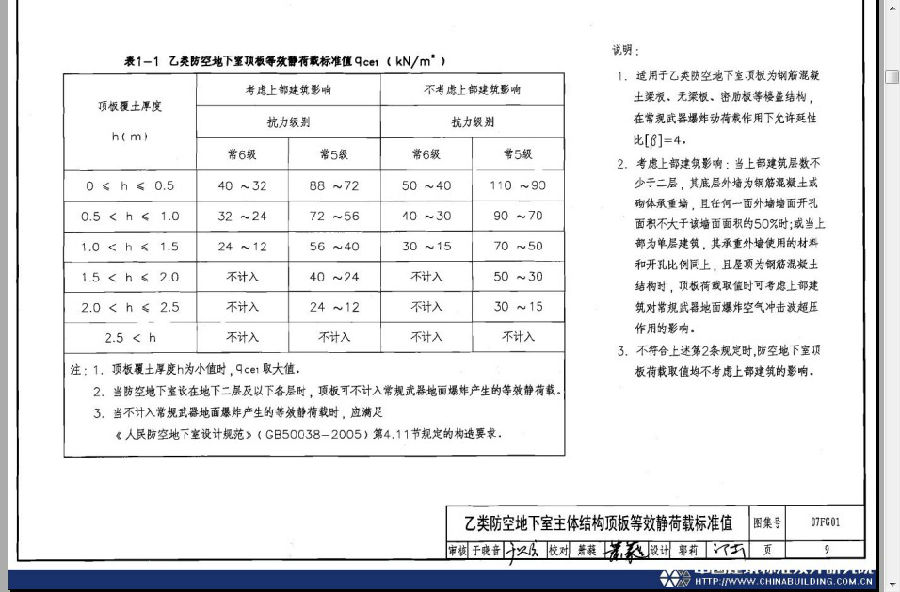

乙类防空地下室主体结构顶板等效静荷载标准值9
乙类防空地下室主体结构外墙等效静荷载标准值10
室外出入口至防护密闭门的距离示意图11
乙类防空地下室临空墙、门框墙等效静荷载标准值12
乙类防空地下室相邻防护单元间隔墙、门框墙的墙厚要求13
乙类防空地下室室外出入口通道等效静荷载标准值14
乙类防空地下室楼梯等效静荷载标准值15
乙类防空地下室通风采光窗井等效静荷载标准值示意图16
乙类防空地下室封堵构件等效静荷载标准值17
乙类防空地下室土中竖井结构等效静荷载标准值及等效静荷载与静荷载同时作用的荷载组合18
2．甲类防空地下室设计荷载
甲类防空地下室主体结构设计采用的等效静荷载标准值示意图19
甲类防空地下室主体结构顶板设计采用的等效静荷载标准值21
核武器爆炸动荷载作用下主体结构外墙等效静荷载标准值22
甲类防空地下室主体结构底板设计采用的等效静荷载标准值23
甲类多层防空地下室主体结构设计采用的等效静荷载标准值示意图24
甲类防空地下室临空墙设计采用的等效静荷载标准值26
甲类防空地下室设计采用的直接作用在门框墙上的等效静荷载标准值27
甲类防空地下室相邻防护单元间隔墙、门框墙的水平等效静荷载示意图28
甲类防空地下室相邻防护单元间隔墙、门框墙的水平等效静荷载标准值30
甲类防空地下室室外出入口通道等效静荷载标准值31
甲类防空地下室楼梯等效静荷载标准值33
甲类防空地下室开敞式防倒塌棚架等效静荷载标准值34
甲类防空地下室防倒塌挑檐及土中竖井结构等效静荷载标准值35
甲类防空地下室通风采光窗井等效静荷载标准值示意图36
甲类防空地下室封堵构件等效静荷载标准值示意图37
甲类防空地下室出入口通道内封堵构件设计采用的等效静荷载标准值38
甲类防空地下室等效静荷载与静荷载同时作用的荷载组合39
3．工程口部等效静荷载示例
常6级乙类二等人员掩蔽所40
核5级常5级甲类防空专业队队员掩蔽部43
核5级常5级甲类一等人员掩蔽所46
核6级常6级甲类二等人员掩蔽所49
4．材料及构造规定
动荷载作用下材料强度综合调整系数及钢筋、混凝土强度设计值53
防空地下室结构材料最低强度等级及结构构件最小厚度54
受力钢筋最小保护层厚度及防水混凝土的设计抗渗等级55
钢筋混凝土结构构件纵向受力钢筋的最小配筋率和受拉钢筋的最大配筋率56
防空地下室纵向受拉钢筋最小锚固及搭接长度57
内、外墙与顶板、底板、楼板的连接构造58
钢筋混凝土墙体连接构造及板中拉结筋布置59
防空地下室内墙留孔构造60
临空墙配筋构造61
相邻防护单元间隔墙配筋构造62
梁柱纵向钢筋连接构造63
梁柱箍筋构造64
反梁及梁钢筋、附加箍筋、吊筋构造65
梁或柱支座两边变截面时纵向钢筋构造66
柱中纵向受力钢筋及箍筋构造67
无梁楼盖构造69
非承重墙连接构造71
5．部分构件配筋选用
洗消污水集水坑配筋图72
连通口配筋图74
自行车坡道出入口配筋图75
独立式竖井配筋图76
内附壁式竖井配筋图77
外附壁式竖井配筋图78
垂直运输口配筋图79
防倒塌挑檐配筋图80
外附壁式电缆井配筋图81
内附壁式电缆井配筋图82
顶部式电缆井配筋图84
