陕09j15建筑变形缝图集
pdf高清电子版大小：1.69 MB更新：2016/06/16
类别：建筑图集规范系统：Winll
分类分类
大小：1.69 MB更新：2016/06/16
类别：建筑图集规范系统：Winll
陕09j15图集是陕西图集09系列图集附属建筑pdf电子版，由陕西省建筑标准设计办公室和中国建筑西北设计研究院联合主编，陕09j15建筑变形缝图集非常详细清楚地对楼、地面变形缝1至十不同材料类型的设计构造进行了规范，同时对内墙、顶棚、吊顶、外墙、屋面变形缝作了详细的解说，全部图集总共有79页，有需要的用户欢迎来IT猫扑免费下载~
本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议来ITMOP.COM下载福昕pdf阅读器或其他PDF阅读器进行安装后阅读。

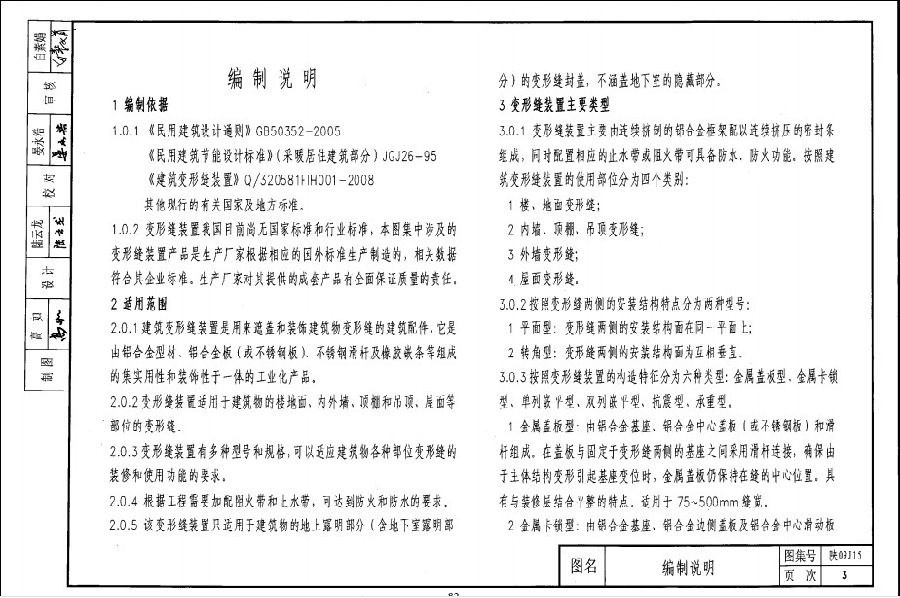

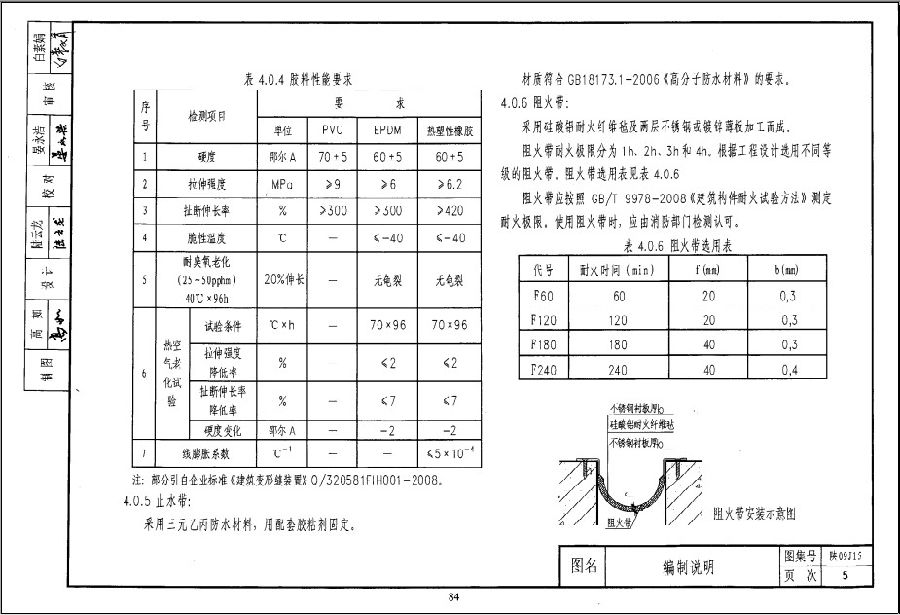

1 编制依据
1.0.1《民用建筑设计通则)1G850352-2005 《民用建筑节能设计标准》(采暖居住建筑部分)JGJ26-95 《建筑变形缝装置》Q/620581卜IH001一2008 其他现行的有关国家及地方标准.
1.0.2变形缝装置我国目前尚无国家标准和行业标准，本图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准.生产厂家对A提供的成套产品有全面保证质量的责任.
2 适用范围
2.0.1建筑变形缝装置是用来遮盖和装饰建筑物变形缝的建筑配件，它是由铝合金型材、铝合金板(或不锈钢板)、不锈铜滑杆及橡胶嵌条等组成的集实用性和装饰性于一体的工业化产品.
2.0.2变形缝装置适用于建筑物的楼地面、内外墙、顶棚和吊顶、屋面等部位的变形缝。
2.0.3变形缝装置有多种型号和规格，可以适应建筑物各种部位变形缝的装修和使用功能的要求.
2.0.4根据工程需要加配阻火带和止水带，可达到防火和防水的要求.
2.0.5该变形缝装置只适用于建筑物的地上露明部分(含地下室露明部分)的变形缝封盖，不汤盖地下室的隐藏部分.
3 变形缝装置主要类型
3.0.1变形缝装置主要由连续挤制的铝合金框架配以连续挤压的密封条组成，同时配置相应的止水带或阻火带可具备防水.防火功能.按照建筑变形缝装置的使用部位分为四个类别:
1楼、地面变形缝;
2内墙、顶棚、吊顶变形缝;
5外墙变形缝;
4 屋面变形缝。
3.0.2按照变形缝两侧的安装结构特点分为两种型号:
1平面型:变形缝两侧的安装结构面在同一平面上;
2转角型:变形缝两侧的安装结构面为互相垂直。
3.0.3按照变形缝装置的构造特征分为六种类型:金属盖板型.金属卡锁型、单列嵌平型、双列嵌平型、抗震型、承重型.

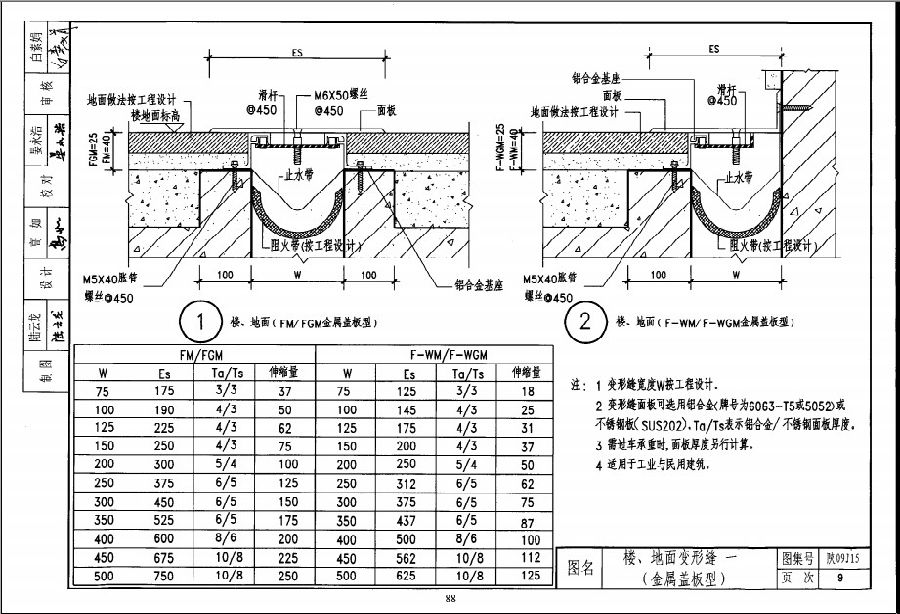

1金属盖板型:由铝合金基座、铝合金书v盖板(或不锈钢板)和滑杆组成.在盖板与固定于变形缝两侧的基座之间采用滑杆连接。确保由于主体结构变形引起基座变位时，金属盖板仍保持在缝的中心位置.具有与装修层结合甲整的特点.适用于75-500mm缝宽.

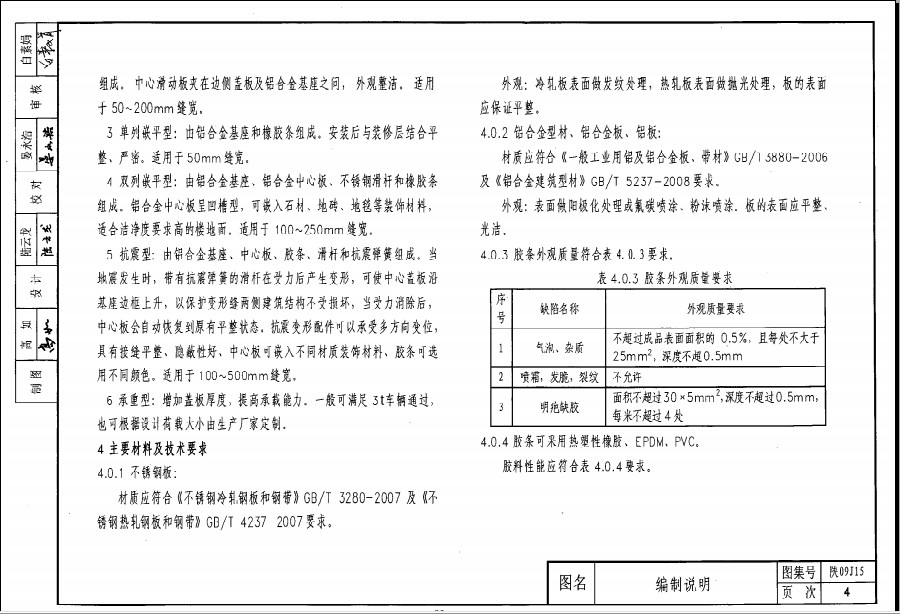

2金属卡锁型:由铝合金基座、铝合金边侧盖板及铝合金中心滑动板
