11j122图集是中国建筑标准设计研究院编著的外墙内保温建筑构造图集的pdf格式，11j122图集详细介绍了复合板内保温系统、保温板内保温系统以及保温砂浆、喷涂硬泡聚氨酯、玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统的材料选用标准的安装说明，内容总共有94页，有需要的用户欢迎来IT猫扑收藏使用~

11j122外墙内保温建筑构造图集简介

本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。

图集内容包括五种外墙内保温系统：

1.复合板内保温系统

2.保温板内保温系统

3.保温砂浆内保温系统

4.喷涂硬泡聚氨酯内保温系统

5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。

图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。

11j122图集特点

1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。

2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。

3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器进行安装后阅读。

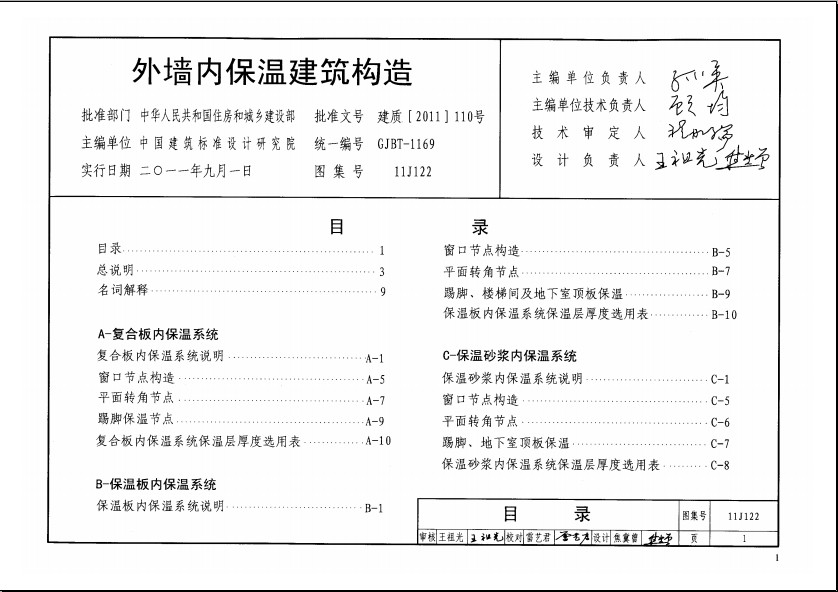

11j122图集样本

11j122图集

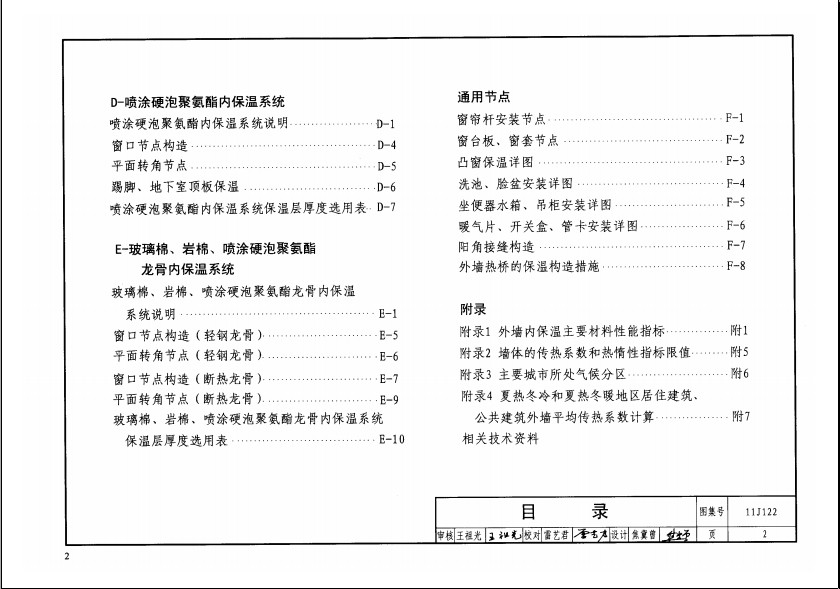

11j122图集目录

备注

替代03J122

目录1

总说明3

名词解释9

A－复合板内保温系统

复合板内保温系统说明A-1

窗口节点构造A-5

平面转角节点A-7

踢脚保温节点A-9

复合板内保温系统保温层厚度选用表A-10

B－保温板内保温系统

保温板内保温系统说明B-1

窗口节点构造B-5

平面转角节点B-7

踢脚、楼梯间及地下室顶板保温B-9

保温板内保温系统保温层厚度选用表B-10

C－保温砂浆内保温系统

保温砂浆内保温系统说明C-1

窗口节点构造C-5

平面转角节点C-6

踢脚、地下室顶板保温C-7

保温砂浆内保温系统保温层厚度选用表C-8

D－喷涂硬泡聚氨酯内保温系统

喷涂硬泡聚氨酯内保温系统说明D-1

窗口节点构造D-4

平面转角节点D-5

踢脚、地下室顶板保温D-6

喷涂硬泡聚氨酯内保温系统保温层厚度选用表D-7

E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统

玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明E-1

窗口节点构造（轻钢龙骨）E-5

平面转角节点（轻钢龙骨）E-6

窗口节点构造（断热龙骨）E-7

平面转角节点（断热龙骨）E-9

玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表E-10

通用节点

窗帘杆安装节点F-1

窗台板、窗套节点F-2

凸窗保温详图F-3

洗池、脸盆安装详图F-4

座便器水箱、吊柜安装详图F-5

暖气片、开关盒、管卡安装详图F-6

阳角接缝构造F-7

外墙热桥的保温构造措施F-8

附录

外墙内保温主要材料性能指标附录1-1

墙体的传热系数和热惰性指标限值附录2

主要城市所处气候分区附录3

外墙平均传热系数计算附录4
