cad图纸合并程序(DrawingCombiner)

cad图纸合并程序(DrawingCombiner)

V1.0 绿色免费版

大小：3.76 MB更新：2017/04/14

类别：图像处理系统：Winll

立即下载
  • cad图纸合并程序(DrawingCombiner)(1)

cad图纸合并程序(DrawingCombiner)是一款cad图纸合并插件，如果你平时在工作中需要用到的话，建议在自己的电脑中备份一个，程序本身所占内存不大，喜欢就快来IT猫扑网前来下载吧！

DrawingCombiner功能特性：

1、只适用于autocad2007~2017版本；

2、可以将您选择的图纸合并成一个；

3、支持批量操作；

4、可以设置排列方式。

5、可以设置选取范围；

6、可以随意设置保存路径。

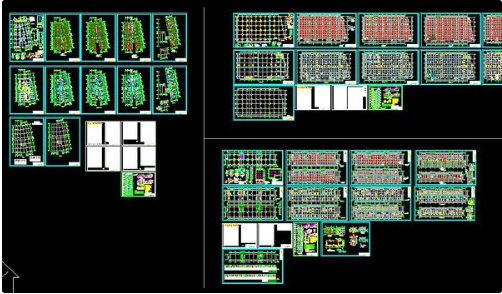

cad图纸合并程序(DrawingCombiner)

CAD图纸合并方法：

如果是一个闭合的一个的路径，直接 修改---合并

如果是闭合的一个的路径，是一段一段的，不是一个整体，需要这样的图形成为一个整体，可以用一个命令 pedit也就是pe 然后m多条 选择路径 y转为多段线 j闭合 按空格即可。（跟1效果一样)

如果是多个闭合的图形想合成一个整体，就直接定义块,快捷键b 空格 定义一个名字即可。（这个命令经常用，方便定义块集合，快捷键 i 是插入块方便调用）。

扩充：

1、合并对象：

使用 JOIN 将相似的对象合并为一个对象。用户也可以使用圆弧和椭圆弧创建完整的圆和椭圆。用户可以合并：

圆弧，

椭圆弧，

直线，

多段线，

样条曲线；

要将相似的对象与之合并的对象称为源对象。要合并的对象必须位于相同的平面上。有关各种对象的其他限制，请参见 JOIN 命令。

注意合并两条或多条圆弧（或椭圆弧）时，将从源对象开始沿逆时针方向合并圆弧（或椭圆弧）。

2、将多段线、直线和圆弧合并为一条多段线的步骤：

依次单击“修改”菜单 “对象”“多段线”。在命令提示下，输入 pedit。

选择要编辑的多段线、直线或圆弧。如果选择了一条直线或圆弧，请按 ENTER 键将选定的直线或圆弧转换为多段线。

输入 j（合并）。

选择首尾相连的一条或多条多段线、直线或圆弧。

选定的每条多段线、直线或圆弧现在被合并为一条多段线。

按 ENTER 键结束命令。

程序测评：

DrawingCombiner是一个可以辅助CAD的cad图纸合并软件，适用于Autocad2007~2017，很多制图的朋友都会烦恼一套分成好几个的图，查阅起来也很不方便，那么这个软件可以解决您的烦恼，而且无需安装，操作非常简单，快来试一试吧。
