西门子200smart编程软件是西门子官方推出的支持新款CP243-1(6GK7 243-1-1EX01-0XE0)的plc编程软件，用于SIMATIC S7-200使用，可进行远程编程、诊断或数据传输，推荐给有需要的用户下载使用！

官方介绍

STEP7-Micro/WIN可以在编程上节省时间和金钱。此软件包可以像标准的 Windows 应用程序一样操作，包括了对SIMATIC S7-200 进行方便的编程操作的所有必要工具：供高性能的 SIMATIC 指令集到 IEC 1131 兼容编程，乃至到趋势图和向导。

最新版 STEP7-Micro/WIN 4.0 与 Win2000、Windows Xp 或更高版本的操作系统兼容，提供了更多功能：分段数据存储器、程序和命令结构的操作性更强、诊断功能以及用户特有的 LED、错误历史、运行时刻编辑和在线下载功能。

s7 200 smart编程软件安装说明

一、操作系统和硬件要求

计算机和操作系统必须满足以下要求：

Windows 7（32位和64位），至少350 MB的空闲硬盘空间

最小屏幕分辨率为1024 x 768像素，小字体设置，Microsoft Windows支持的鼠标，以太网电缆连接到与S7-200 SMART进行通信的网卡

二、安装步骤

1、要在Windows XP或Windows 7操作系统上安装STEP 7-Micro/WIN SMART ，必须以管理员权限登录。。关闭所有应用程序，包括Microsoft office工具栏。最新版本的西门子smart 200系列编程软件，支持windows10 x64位操作系统。

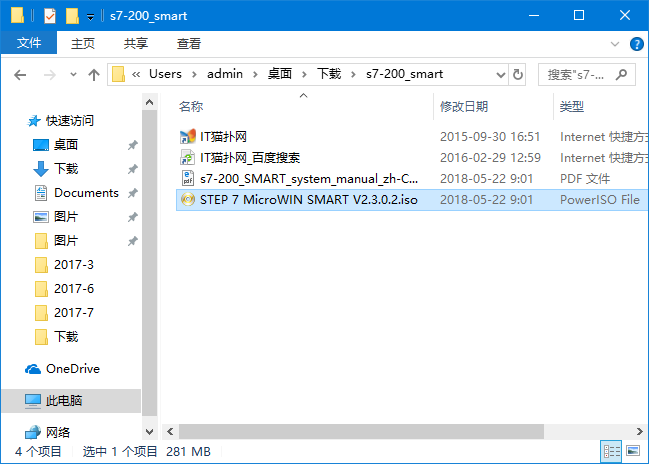

2、下载后解压西门子smart200编程软件 s7 200 smart编程软件官方下载地址：点击下载

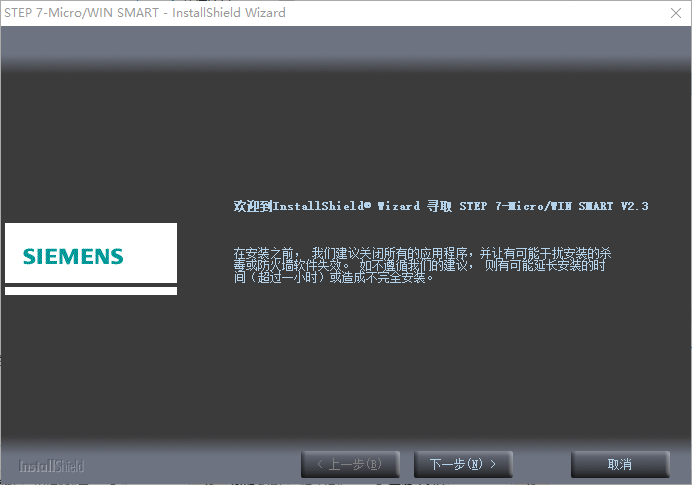

3、装载iso文件，在双击setup.exe之后，会弹出选择安装语音的对话框，选择中文（简体），再点击确定后会自动准备安装。

安装常见问题

S7-200 SMART安装中止或者报告DLL函数调用失败如图2所示：

1. 用管理员权限的账号登录。
2. 点击电脑开始，输入"regedit"打开注册表。
3. 找到下面的路径的文件（如果有的话）：HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{6BA8BB2D-F711-43F9-A5D1-F2182C26BB6D}。
4. 在右边的图框内双击"UninstallString。
5.复制数值数据里的内容，如下图所示。

6. 点击电脑开始，粘贴之前复制的内容然后回车，如下图所示。

7. 系统会弹出如下提示对话框，点击确定。

8. 找到以下路径，重复4-7的步骤。HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{6BA8BB2D-F711-43F9-A5D1-F2182C26BB6D}
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{C1081F1C-BDFA-4F65-BE40-931C2917EC9F}
9. 确保STEP 7-Micro/WIN SMART的安装目录已经被彻底删除。

注意：上面的注册表的文件夹并不一定全部都有，对可以找到的文件进行相应的操作，没有的文件，不需要理会就可以了。

对于WIN7 64位的操作系统，相应的注册表的路径如下：
HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{2C62E69E-D92D-4888-9F01-A3E9A9FEB1A5}
HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{6BA8BB2D-F711-43F9-A5D1-F2182C26BB6D}
HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Microsoft\Windows\CurrentVersion\Uninstall\InstallShield_{C1081F1C-BDFA-4F65-BE40-931C2917EC9F}

安装STEP 7-MicroWIN SMART V2.2版本软件报错，如下图所示：

卸载PC access SMART软件后重新安装STEP 7-MicroWIN SMART V2.2软件。

安装STEP 7-MicroWIN SMART V2.2版本软件报错，如下图所示：

1. 用管理员权限的账号登录。
2. 点击电脑开始，输入"regedit"打开注册表。
3. 使用CTRL+F打开查找界面，点击“Find Next”搜索“202.0.174.1”

4.删除查找到的和STEP 7-Micro/WIN SMART相关的注册表条目

重要提示：

通常情况下，我们对直接修改注册表不做任何担保，因为这完全是用户自己的责任。建议无论如何先对注册表进行备份，然后再按照以上步骤操作。

西门子200smart编程软件运行环境

为了能在Windows 7下安装和使用STEP 7-Micro/WIN SMART，必须以管理员权限登录。

使用STEP 7-Micro/WIN SMART时禁用休眠模式。当在线连接打开或STEP 7-Micro/WIN SMART正通过网络访问项目时，进入休眠模式可导致以下错误：

在线连接意外终止

通过PC网络打开的项目中的数据丢失

为了避免这些错误．在Windows控制面板中将操作系统的节能选项设置为手动触发。这可确保定时器不会自动触发休眠。请勿在通信任务执行期间手动触发休眠模式，原因如上所述。

新功能介绍

STEP7?Micro/WINSMARTV2.3和S7-200SMARTV2.3CPU均引入了以下新功能：

1、新CPU型号

S7?200SMART具有四种新的紧凑型串行CPU型号：

CPUCR20sAC/DC/继电器(6ES7288-1CR20-0AA1)

CPUCR30sAC/DC/继电器(6ES7288-1CR30-0AA1)

CPUCR40sAC/DC/继电器(6ES7288-1CR40-0AA1)

CPUCR60sAC/DC/继电器(6ES7288-1CR60-0AA1)

使用说明

CPUCR40和CPUCR60

S7-200SMARTCPU固件版本V2.3不适用于CPUCR40和CPUCR60型号。

状态LED状态

现在，如果强制施加一个值，则所有型号CPU在1Hz时闪烁的都将是STOPLED（在RUN或STOP模式下）。

高速计数器(HSC)

2、HSC新功能包括：

SR和ST型号CPU的HSC数量由四个增至六个。新的CRs型CPU配有四个HSC。

SR/ST30CPU现已针对HSC4使用高速输入I0.6和I0.7。这意味着SR/ST30CPU比其他SR/ST型号多一个200kHz计数器。

STEP7?Micro/WINSMART支持USB/PPI串行接口

现在可以使用USB/PPI多主站电缆通过以下任意串行端口对所有CPU型号进行编程：

RS485端口

信号板端口

DP01PROFIBUS端口

STEP7?Micro/WINSMART固件更新

现可通过以下任意串行端口将固件更新下载至所有CPU型号：

RS485端口

信号板端口

DP01PROFIBUS端口

3、CPU特性差异

S7?200SMARTV2.3CPU系列包含十二种CPU型号，分为两条产品线：紧凑型产品线和标准型产品线。CPU标识符的首字母指示产品线，分为紧凑型(C)和标准型(S)。标识符的第二个字母指示交流电源/继电器输出(R)或直流电源/直流晶体管(T)。标识符中的数字指示板载数字量I/O总数。新的紧凑型号由小写字符“s”（仅限串行端口）后加I/O计数进行指示。

CRs型号

CPUCR20s、CPUCR30s、CPUCR40s和CPUCR60s型号与标准CPU之间存在以下差异：

无以太网端口：RS485端口现为编程端口。

STEP7?Micro/WINSMART使用USB?PPI电缆通过RS485端口对CPU编程。

CPU保留一个STEP7?Micro/WINSMART程序员连接。

没有需要使用以太网端口的CPU指令

不支持数据日志

无实时时钟

无microSD读卡器

不提供信号板支持

不提供信号模块支持

无24V直流传感器电源

无运动控制

仅支持具有PROFIBUS/RS485功能的HMI

12KB梯形图内存和8KBV内存

保持性存储器限制为2KB

无以太网端口

由于CRs型号无以太网端口，因此RS485端口为编程端口。STEP7?Micro/WINSMART使用USB?PPI电缆对CPU编程。现可通过所有串行端口对任意CPU进行编程，包括PROFIBUSDP01模块。

USB-PPI电缆

CRs型号提供RS485端口作为CPU的唯一编程端口。使用STEP7?Micro/WINSMART和USB?PPI电缆，可以执行以下任务：

上传和下载程序

监控程序功能

执行固件更新

如果在程序中使用自由端口，连接USB?PPI电缆将强制CPU退出自由端口模式并启用PPI模式。PPI模式允许STEP7?Micro/WINSMART重新控制CPU。

通信连接

由于CRs型CPU仅支持RS485编程端口，因此CPU始终保留一个STEP7?Micro/WINSMART程序员连接。在HMI的RS485端口中，CRs型CPU仍支持四个连接。

没有需要使用以太网端口的CPU指令

无法使用在CRs型号中使用以太网端口的CPU指令。CRs型CPU中不可以使用的指令如下所述：

无实时时钟

CRs型号不含实时时钟；但CRs型号仍支持时间指令。每次循环上电后，时间均复位为默认时间（2000年1月1日）。如果没有实时时钟，则CPU保持时间的精确度受限。

没有microSD读卡器或任何与使用microSD卡相关的功能

由于CRs型号不支持microSD卡，因此如果忘记密码，可通过RS485端口使用复位为出厂默认设置命令。

HMI限定为可通过PROFIBUS/RS485网络访问的接口

新CRs型号仅支持以下具有PROFIBUS/RS485功能的HMI：

COMFORTHMI：

SIMATICHMITP700COMFORT

SIMATICHMITP900COMFORT

SIMATICHMITP1200COMFORT

SIMATICHMIKP400COMFORT

SIMATICHMIKP700COMFORT

SIMATICHMIKP900COMFORT

SIMATICHMIKP1200COMFORT

SIMATICHMIKTP400COMFORT

SMARTHMI：

SMART700IE

SMART1000IE

BASICHMI：

SIMATICHMIKTP600BASICCOLORDP

SIMATICHMIKTP1000BASICCOLORDP

MicroHMI：

TD400C文本显示，4行  使用帮助

窗口指南

STEP7?Micro/WINSMART是S7?200SMART控制器的组态、编程和操作软件。一次可将STEP7?Micro/WINSMART的一个实例连接至一个S7?200SMARTCPU。

屏幕区域和元素

STEP7?Micro/WINSMART用户界面提供多个窗口，可用来排列、编程和监控。请注意，每个窗口均可按您所选择的方式停放或浮动以及排列在屏幕上。您可单独显示每个窗口，也可合并多个窗口以从单独选项卡访问各窗口。

①  快速访问工具栏

②  项目树

③  导航栏

④  菜单

⑤  程序编辑器

⑥  符号信息表

⑦  符号表

⑧  状态栏

⑨  输出窗口

⑩  状态图表

?  变量表

?  数据块

?  交叉引用

菜单功能区

STEP7?Micro/WINSMART显示每个菜单的菜单功能区。可通过右键单击菜单功能区并选择“最小化功能区”(MinimizetheRibbon)的方式最小化菜单功能区，以节省空间。

移动窗口

要移动窗口，请单击窗口框架，然后开始拖动。移动时，会看到定位器符号，它能帮助您将窗口停靠在当前窗口的左侧、右侧、顶部或底部。还可以在STEP7?Micro/WINSMART用户界面内使用左、右、上、下定位器符号。可以使用这些符号将窗口停放在STEP7?Micro/WINSMART四个区域中的一个区域内。通过定位器符号移动窗口时，STEP7?Micro/WINSMART会以阴影指示将其拖放到该位置时该窗口的位置。也可将窗口单独拖放到任何浮动位置。

以选项卡形式显示多个窗口

要以单个窗口的选项卡形式显示多个窗口，应将窗口拖动到另一窗口之上。STEP7?Micro/WINSMART然后合并这两个窗口，每个窗口各对应一个选项卡。
