浩辰cad水利水电zdm

浩辰cad水利水电zdm是一款水利工程cad辅助软件，水电机电行业必备的哟，该软件可以对地形图处理，钢筋图辅助绘制等，可以节省您的时间，欢迎下载使用。

基本介绍

浩辰cad水利水电zdm可用于winxp win7 win8 win10 32 位、64 位操作系统autocad2004到AutoCAD2017国产浩辰CAD2017 32&64 位各个版本，软件由以下模块组成：

1、AutoCAD 绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制

2、钢筋图软件包（钢筋绘制、标注、自动生成钢筋表材料表、图、表关联修改）。

3、断面法开挖计算（桩号设置、地形图切剖面、纵横断面自动生成、分类计算断面面积，统计工程量）。断面放坡法开挖计算（直接在平面地形图上生成坡脚线，计算工程量）。

4、三维实体开挖计算软件包（生成三维实体地形，挖、填实体，计算开挖）。

5、 土地平整，土方计算（可计算平整为阶梯形、坡面的土方量）。

6、自动生成水电工程常用管道附件展开图、通过相贯线生成任意岔管展开图。

7、溢流堰曲线自动生成、渡槽计算、库容计算、河道断面数据提取。

8、施工横道图绘制、施工强度曲线、人工曲线自动生成软件包。

9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分类计算统计）。

10、渠道、管线、堤防、河道设计工具软件包。

11、管网水力计算软件包。

12、管道软件包（管道单、双线图、管道附件绘制、材料统计，自动生成材料表、）。

13、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。

浩辰CAD水利水电ZDM软件功能：

1.地形图处理

智能批量纠正地形图的错误，独创算法获取新的高程点，断面数据转换为高程点，高程点投影到剖切线

2.批量出图打印

带状图图框掩盖出图，纵、横断面拆分套图框，提取标题栏信息，批量打印

3.钢筋图

首创技术自动绘制点、线钢筋。灵活交互的钢筋标注方式，计算根数、单根长，按照规格、根数等数据自动生成钢筋表

4.断面法开挖

桩号、中心线设置、地形图切纵、横断面，数据生成纵横断面，分类计算断面面积，自动统计工程量

5.三维实体开挖

生成三维实体地面，生成挖、填实体，计算开挖，再现开挖后的场景

6.土地平整

网络法开挖、填计算，挖、填平衡计算。支持坡面及梯田的挖、填计算。支持散点法挖、填平衡计算。

7.施工横道图

施工强度曲线，人工曲线自动生成

8.展开图

水电工程常用管道附件展开、岔管展开图

9.管道设计

绘管道单、双线图、管道附件绘制、自动生成明细表。

zdm cad辅助设计软件使用说明

浩辰cad水利水电zdm共有约600多条命令，由通用功能类与各不同专业功能类组成土建、管道、电气三个专业模块。

在使用过程，命令的提示行中，以()括号内的字符为选项。以<>括号内的文字为默认值，用回车键或空格键响应。在执行程序绘图过程中，凡提示输入比例，若输入图形单位与实物的比例后，则以后输入实物的实际尺寸。否则均输入经换算后的图形单位尺寸。在程序要求选择移出物体时，若选择移出物体，则该物体会暂时在屏幕上消失、待程序执行完毕后会自动恢复。程序会对有些生成的图形自动成组，可使用qg命令的d选项解散组。

浩辰cad水利水电zdm中涉及选择物体的程序均带有过滤选择功能，可不必对提示选择的实体进行逐个选择。对一些难于操作的程序，在程序执行开头有帮助选项，可查阅如何操作。本说明中粗体下划线字命令为常用命令。ZDM软件的操作提倡左手敲键右手操纵鼠标，是ACAD最快捷的操作方式，因此ZDM软件中经常使用的命令一般不超过4个字母，如要简化ZDM命令可使用本软件userc命令进行简化。由于执行命令时有的提示在命令行显示，因此命令行最好保留3行显示。

浩辰cad水利水电zdm安装说明

1、用户首先需要安装32位或64位的浩辰cad2017。

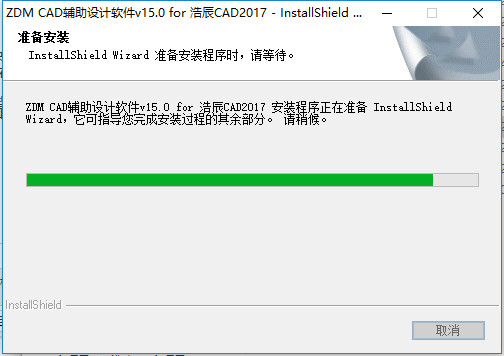

2、在zdmv15.0 for 浩辰cad2017目录下点击setup.exe文件安装zdm for 浩辰软件，安装完毕后

在c:目录下会生成zdmgcad，不要把该目录改名或移到其他地方。

3、用户试用可由我们开通云授权或提供加密锁后方可试用。
