smith圆图工具(smith chart)

smith圆图软件是通信图像分析工具，可以对射频微波匹配、S参数等进行计算，需要的朋友快来IT猫扑下载吧！

smith chart软件介绍

smith圆图是无线通讯技术常用的分析手段，射频工程师必备软件。内容丰富，有传输线，电容，电感，电阻匹配，vswr,阻抗导纳，稳定圆，增益圆，Q圆，等等，方便易用。

smith圆图软件教程

水平线上方是感抗线，下方是容抗线；落在线上方的点，用电路表示，

就是一个电阻串联一个电感（b点），落在线下方的点，是一个电阻串联一个电容(c点)；

最内的第一个大圆，也就是用红色、蓝色标有1.0、0.9等数值的地方，

感抗 (+jx/zo)或者是容性电纳(+jb/yo)

表示的是阻抗或者导纳的数值。例如水平线上方，用红色标有0.2的地方，

表示阻抗是50*0.2j=10j,上面的英文

smith圆图软件特色

标注的信息可以直接从圆图上一次清除

支持在软件上绘制VSWR圆

支持调整不同发射频率的型号强弱

支持查看阻抗以及频率的发送数值

支持将坐标标注到smith圆图软件

支持数据的颜色设置，方便您标注不同的数据

可以选择等Q圆的绘制，输入数据就可以改变圆图

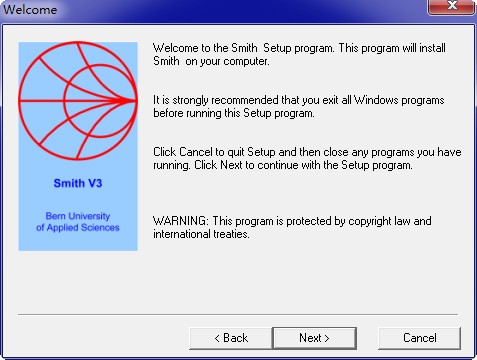

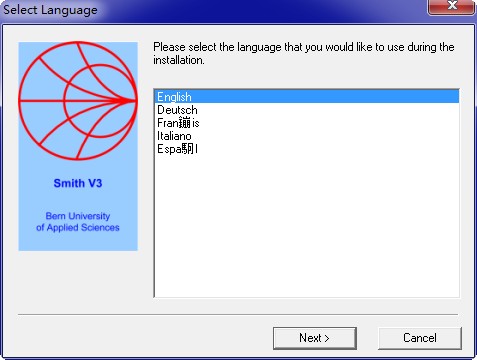

smith chart安装说明

安装后将smith.key授权文件复制到C:\Program Files\Smith V31目录下即是正式版。

smith圆图工具功能

smith圆图软件主要可以帮助您分析通信频率的发射数据

支持元件值显示，可以在圆图上标注很多数据

可以在软件上标注自己需要的射频方式

可以根据通信设备的数据输入负载坐标

可以利用一个圆图的方式展示通信传输的方向

可以测试阻抗发生的原因，分析发射频率受到的抗性

提供的反射频率功能，可以查看通信反射的数值
