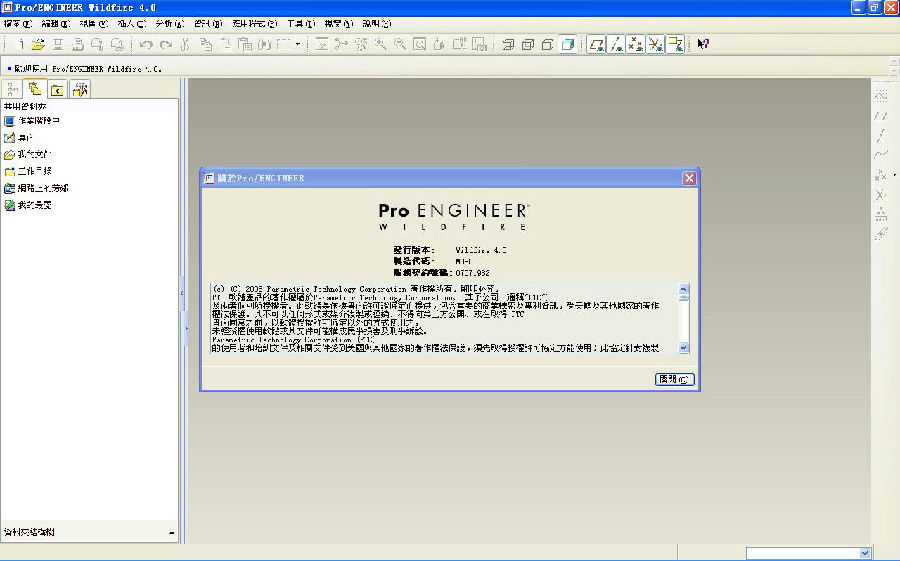

Pro/ENGINEERWildfire4.0(附视频教程)

Pro/ENGINEERWildfire4.0(附视频教程)是一款国外公司设计的一款工业设计软件，综合性三维软件，集成的参数化 3D CAD/CAM/CAE 解决方案可让您的设计速度比以前都要快，同时最大限度地增强创新力度并提高质量，最终创造出不同凡响的产品。如果你有需要的话，那就快来IT猫扑网前来下载体验吧！

ProE野火版4.0简介

可解决任何规模的设计挑战的集成式 3D CAD/CAM/CAE 解决方案

客户要求可能会变，时间压力可能不断增加，但产品设计需求始终不变。无论您项目的规模大小如何， 　设计模型渲染效果图您都需要一种功能强大、易于使用、价格合理的解决方案。

Pro/ENGINEER 是 3D 产品设计的行业标准。作为业界领先的生产效率工具，它促进用户采用最佳设计做法，同时确保遵守业界和公司的标准。集成的参数化 3D CAD/CAM/CAE 解决方案可让您的设计速度比以前都要快，同时最大限度地增强创新力度并提高质量，最终创造出不同凡响的产品。

软件特点

易于使用：菜单以直观的方式联级出现，提供了逻辑选项和预先选取的最普通选项，同时还提供了简短的菜单描述和完整的在线帮助，这种形式使得容易学习和使用。

装配、加工、制造以及其它学科都使用这些领域独特的特征。通过给这些特征设置参数（不但包括几何尺寸，还包括非几何属性），然后修改参数很容易的进行多次设计叠代，实现产品开发。

数据管理：加速投放市场，需要在较短的时间内开发更多的产品。为了实现这种效率，必须允许多个学科的工程师同时对同一产品进行开发。数据管理模块的开发研制，正是专门用于管理并行工程中同时进行的各项工作，由于使用了Pro/ENGINEER独特的全相关性功能，因而使之成为可能。

装配管理：Pro/ENGINEER的基本结构能够使您利用一些直观的命令，例如“啮合”、“插入”、“对齐”等很容易的把零件装配起来，同时保持设计意图。高级的功能支持大型复杂装配体的构造和管理，这些装配体中零件的数量不受限制。

基于特征的参数化造型：Pro/ENGINEER使用用户熟悉的特征作为产品几何模型的构造要素。这些特征是一些普通的机械对象，并且可以按预先设置很容易的进行修改。例如：设计特征有弧、圆角、倒角等等，它们对工程人员来说是很熟悉的，因而易于使用。

全相关性：Pro/ENGINEER的所有模块都是全相关的。这就意味着在产品开发过程中某一处进行的修改，能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体、设计图纸，以及制造数据。全相关性鼓励在开发周期的任一点进行修改，却没有任何损失，并使并行工程成为可能，所以能够使开发后期的一些功能提前发挥其作用。

新版本中用于提高个人效率的功能：

快速草绘工具 － 该工具减少了使用和退出草绘环境所需的点击菜单次数，它可以处理大型草图，使系统性能提高了80%之多。

快速装配 － 流行的用户界面和最佳装配工作流可以大大提高装配速度，速度快了5倍，同时，对Windows XP-64位系统的最新支持允许处理超大型部件装配。

快速制图 － 这一给传统2D视图增加着色视图的功能，有助于快速阐明设计概念和清除含糊内容。对制图环境的改进将效率提高了63%。

快速钣金设计 － 捕作设计意图功能使用户能以比以往快90%速度快速建立钣金特征，同时能将特征数目减少90%。

快速CAM － 制造用户接口增强功能加快了制造几何图形的建立速度，快了3倍。

安装方法

1.安装目录必须为字母目录

2.只下载第一个文件就好

3.解压后，放在D:\Program Files\proeWildfire 4.0（如果你放C,E,F都一样）

4.记事本打开proeWildfire 4.0\bin\proe1.psf

找到ENV=PTC_D_LICENSE_FILE-=F:\soft\UG6\v4\SHooTERS\ptc_licfile.dat

更改为ENV=PTC_D_LICENSE_FILE-=D:\Program Files\proeWildfire 4.0\ptc_licfile.dat

再记事本打开proeWildfire 4.0\uninstall\proe_props.dat这个文件

找到ScreenWindows.StartInDir=F:\soft\UG6\v4\SHooTERS\proeWildfire 4.0\pro_stds

更改为ScreenWindows.StartInDir=D:\Program Files\proeWildfire 4.0\pro_stds

其实就是把楼主的安装路径改为你的安装的路径，你放在C盘就C:\Program Files\proeWildfire 4.0,D盘就D:\Program Files\proeWildfire 4.0

5.记事板打开D:\Program Files\proeWildfire 4.0\ptc_licfile.dat这个文件。

把里面的物理地址（开始-运行-cmd-输入ipconfig/all可找到XX-XX-XX-XX-XX-XX）全改成自己的。注意是全部，可在记事本里用查找修改比较方便。

6.右键我的电脑-属性-高级-环境变量-用户变量中新增LANG=CHT为繁体中文，不改默认是英文，遗憾的是这个文件没简体中文（简体中文变量是LANG=CHS）

7.最后运行\proeWildfire 4.0\bin\proe.exe即可

Proe4.0常见问题

一、proe怎么画螺纹?

首先选择插入--螺旋扫描--切口。在弹出的瀑布菜单中直接点击鼠标滚轮确定，在接下来选择草绘平面(如图，出了top面其他两个面都可以选择)。然后再贴着零件表面画一条轨迹线，记得画旋转中心线。之后再输入螺距的值。打钩后再草绘截面。注意截面的宽度不要超过螺距。然后一直鼠标中建确定就可以了。

二、怎么将模型转化为cad图?

1、首先在三维图的基础上，Ctrl+N新建绘图。

2、对新建图纸进行设置，进入绘图界面，点击“一般”，再点击图纸幅面，即可出现图形，对图形进行投影视角以及视图显示设置。

3、选中图形，按住鼠标右键，点击“锁定视图移动”，将其解锁。然后再次按住鼠标右键，在其下拉菜单中选择“插入投影视图”，即可出现原图形的投影视图。双击该投影视图，对其进行“视图显示”设置。

4、点击“文件”——“保存副本”，选择文件类型为“dwG”格式，点击确定，即可导出2D图
