starcam绘图套料软件

starcam绘图套料软件

v4.6 完美注册中文版

大小：131.84 MB更新：2021/11/29

类别：图像制作系统：Winll

立即下载
  • starcam绘图套料软件(1)

starcam4.5是一款非常实用的数控图形绘制软件，它由套料模块、绘图模块、数控代码仿真模块组成，既能单独使用，也可以组合使用，非常方便，而且这款软件还支持曲面建模和仿真操作，是一款非常强大的数控设备图形绘制软件。需要的话就来下载吧！

软件特点

1、StarCAM 绘图模块

可完成切割零件的图形绘制、编辑、缩放、拷贝、阵列、旋转等操作；支持其它格式的CAD图形文件（如：CAM、DXF、DWG、IGES）的导入编辑和导出操作，支持用户图库管理；并可对CAD图形进行优化处理。可对零件生成切割路径和数控加工所需的加工代码。

2、StarCAM 套料模块

可完成在矩形板材或余料板材上进行多零件的批量零件套料，支持短线连割、共边和桥接技术，减少穿孔数量，提高板材利用率，速度快效率高，支持手工套料、矩阵套料、交互套料和余料套料，并可快速生成多种数控切割设备所需的数控代码。

3、StarCAM 仿真模块

可对以上两模块生成的NC代码进行计算机图形仿真，并可单步运行、逐步跟踪，支持仿真过程中的NC代码编辑修改，可验证NC代码的正确性和合理性，提高生产效率，并可对加工成本进行估算。

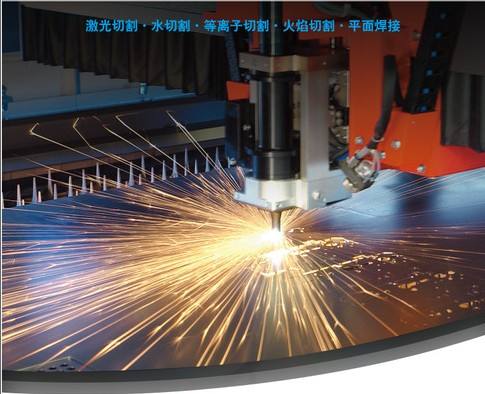

starcam

starcam绘图套料软件功能

1、灵活的几何编辑功能

过渡圆角或导角很方便。

延展直线、圆弧、样条及曲面的长度。

对于剪裁过的单个或多个曲面可使用undo 功能恢复原曲面。

快速平移、镜像、比例变换实体。

可改变单个实体或所有实体的线宽、线形、和颜色。

快速修改线长、圆弧半径等参数。

等距变换实体。

2、强大的曲面建模功能

灵活的过渡曲面功能，可在曲面间产生等半径和变半径过渡曲面。

在模具设计时，自动计算分模线。

可用参数化的方法快速生成3D曲面体素。如长方体、球体、圆柱体、圆锥体和其他形状的体素。

可在渲染后的曲面模型上继续构造、编辑和处理模型。

使用Loft, Ruled, Revolved, Swept, Draft, Coons patch, 和Offset等方法生成参数曲面和非均匀有理B样条曲面。

可产生各种复杂的溶接曲面。

用矩形或任何具有封闭边界的平面形状，快速生成平坦的曲面。

用无数个截面曲线生成扫描曲面。

用一组曲线、一组平面或一组曲面去剪裁另一个曲面或一组曲面。

用Undo功能恢复被剪裁的曲面时，可以一次性恢复或一次只恢复一条边界。

极易延展或分割曲面。

软件特色

套料模块中增加了全共边排料功能，对于大量具有直线轮廓的零件，套料时直接按割缝宽度进行排料，共边处只切割一次，大大减少了穿孔数量和切割长度。

套料模块中增加了画线桥接功能，利用桥接线使多个零件轮廓连成一个轮廓，减少了穿孔数量，可有效延长割矩寿命。

增加了生成余料板材和余料套料功能，可对加工余料自动生成余料板材文件，供用户在以后切割中插入余料板材进行套料。

增加了控制文件修改工具，用户可按所用控制系统的代码格式编辑NC代码

自动位置捕捉功能：与传统绘图软件接轨，加入控制点捕捉功能（中点、端点、象限点、交点、实体点等），提高了软件的可操作性。提高了绘图速度和可交互性。

窗口标尺显示功能：加入的窗口标尺功能可直观反映零件的尺寸、板材尺寸的大小，标尺可随零件缩放动态变化，用户可直观看出零件大小及座标位置。

增加实体选中时的特殊显示功能：提高用户可识别性。并增加了轮廓线缩放方向指示，方便用户选择。

增加了刀具路径补偿后的尖角过渡处理：防止在零件图形在进行刀具路径补偿后出现的轮廓线断线、失真等问题。

支持对其它图形文件格式的导入编辑：可对autocad、FASTCAM等图形格式文件的导入/导出操作及编辑操作。

智能修剪功能：可快速完成对图形线段、圆弧的修剪、删除操作，方法简单实用。

增加了用户图库管理功能，用户可将常用零件分类加入至用户图形库中，供以后套料使用。

自动路径设置功能：利用该功能可快速的生成零件的加工路径和引入引出线，并可对引入引出线的位置进行动态修改，减少零件干涉提高板材利用率。支持补偿线显示功能，使用户可直观看到补偿量的大小。

CAD清除与CAD压缩功能：CAD清除功能用于清除CAD图形中多余的线段和重复的实体。CAD压缩功能可将图形文件中的大量小线段进行压缩，减少实体数量提高切割效率。

套料模块中增加了短线连割功能，在各零件引入引出线相距较近时，上一零件的引出线直接连续切割至下一零件的引入线，不必重新穿孔，减少了穿孔数量。

starcam4.5破解版安装方法

1.下载文件找到&Setup.exe&双击运行，进入软件安装向导界面；

2.进入软件安装向导界面，选择需要进行使用的语言，点击下一步；

starcam绘图套料软件

3.进入软件安装向导界面，点击下一步；

starcam绘图套料软件

4.点击我接受许可证协议中的使用条款，点击下一步；

starcam绘图套料软件

5.软件安装的信息，包括了用户名，公司名称等，点击下一步；

6.选择软件安装的类型，包括了全部和定制等，点击下一步；

starcam绘图套料软件

7.安装成功后就可以点击开始进入程序页面；

starcam绘图套料软件

starcam绘图套料软件优势

1. 支持其它格式的CAD图形文件（如：CAM、DXF、DWG、IGES）的导入编辑和导出操作，支持用户图库管理，并可以CAD图形进行优化处理。

2. 套料模块可完成在矩形板材或余料板材上进行多零件的批量零件套料，支持短线连割，共边和桥接技术，减少穿孔数量，提高板材利用率，速订快效率高，支持手工套料、矩阵套料、交互套料和余料套料。

3. S仿真模块可对以上两模块生成的NC代码进行计算机图形仿真，并可单步运行，逐步跟踪，支持仿真过程中的NC代码编辑修改，可验证NC代码的正确性合理性，提高生产效率，并可以加工成本进行估算。

starcam绘图套料软件

更新日志

STARCAM绘图套料软件的新特性

1、自动路径设置功能

2、CAD清除与CAD压缩功能

3、套料模块中增加了短线连割功能

4、套料模块中增加了全共边排料功能

5、套料模块中增加了画线桥接功能

6、增加了生成余料板材和余料套料功能

7、增加了控制文件修改工具，用户可按所用控制系统的代码格式编辑NC代码

8、自动位置捕捉功能

9、窗口标尺显示功能

10、增加实体选中时的特殊显示功能

11、增加了刀具路径补偿后的尖角过渡处理

12、支持对其它图形文件格式的导入编辑

13、智能修剪功能

14、增加了用户图库管理功能
