11j930住宅建筑构造图集

11j930图集是国标11j图集系列的住宅区专用建筑图集pdf电子版文档，全部文档有475页，非常具体详细讲述了外装修、内装修、室内厨房、卫生间以及楼道门窗等部分的设计标准和细节规范，为工程设计师和施工人员提供了极大的参考作用，有需要的用户欢迎来IT猫扑取用~

国标11j930图集内容简介

11J930《住宅建筑构造》国家建筑标准设计图集是对03J930-1《住宅建筑构造》的全面修编。修编后的图集内容顺应住宅建筑发展的需要，在符合国家相关规范、规程、标准的基础上结合近年来新材料、新技术、新工艺的发展，为住宅建筑设计、施工、监理提供了更多的技术资料。

11J930《住宅建筑构造》结合设计、施工、监理人员的使用特点进行编制，内容主要包含室外工程、地下室防水、砌体墙、墙体保温、轻质内隔墙、外墙面及室外装修配件、楼地面、内墙面及室内装修配件、屋面工程、楼梯栏杆、常用门窗、厨房、卫生间等。11J930《住宅建筑构造》国标图集采用了新的编排方式：将图集中的相关内容整合后分项编排，主要项均含有分项说明、构造做法、节点详图，内容相对独立完整。方便使用者快速查找、选用。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器进行安装后阅读。

11j930住宅建筑构造图集样本

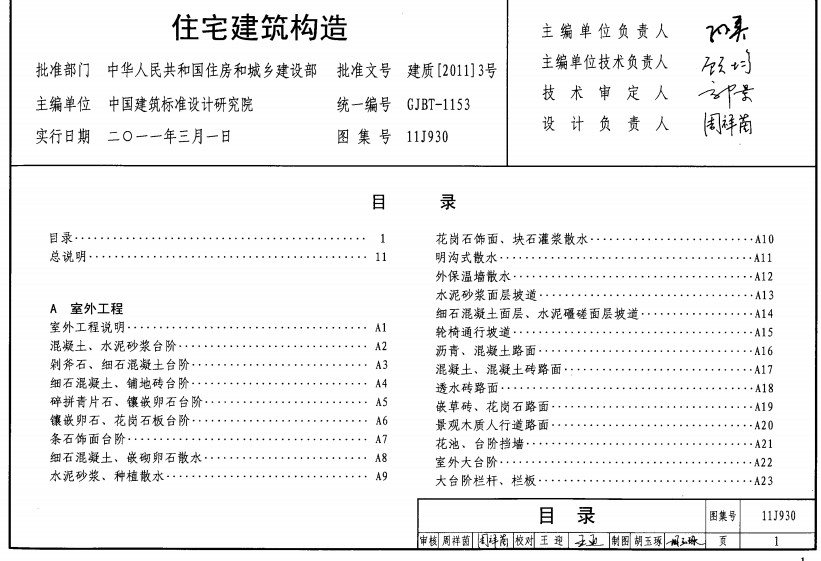

11j930图集目录

替代03J930-1

目录

目录1

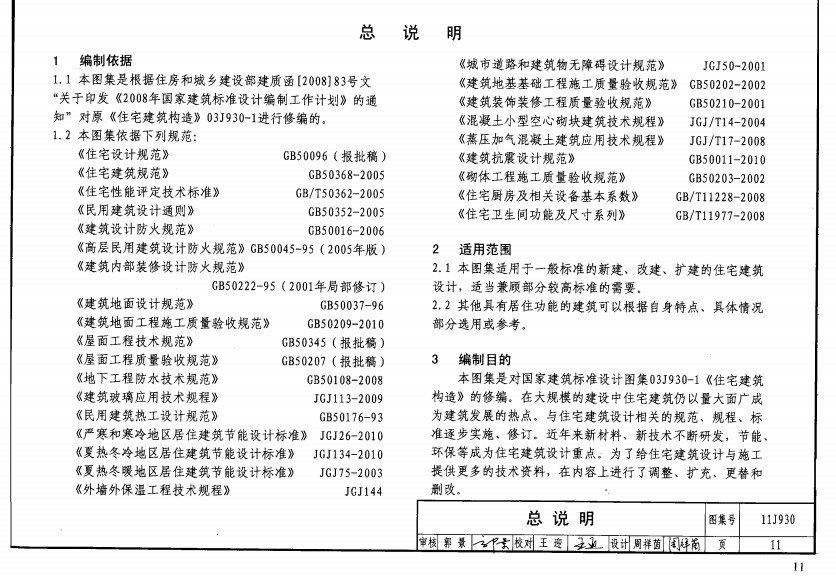

总说明11

A 室外工程

室外工程说明A1

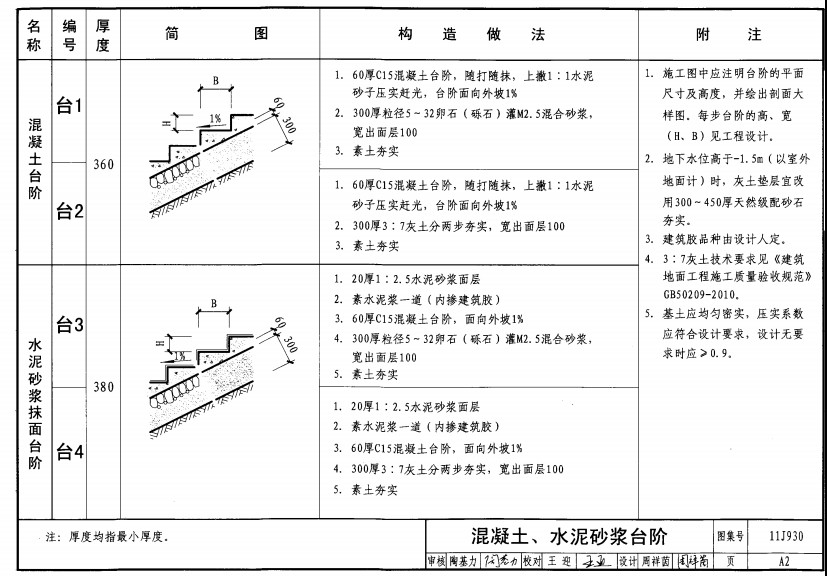

混凝土、水泥砂浆台阶A2

剁斧石、细石混凝土台阶A3

细石混凝土、铺地砖台阶A4

碎拼青片石、镶嵌卵石台阶A5

镶嵌卵石、花岗石板台阶A6

条石饰面台阶A7

细石混凝土、嵌砌卵石散水A8

水泥砂浆、种植散水A9

花岗石饰面、块石灌浆散水A10

明沟式散水A11

外保温墙散水A12

水泥砂浆面层坡道A13

细石混凝土面层、水泥礓磋面层坡道A14

轮椅通行坡道A15

沥青、混凝土路面A16

混凝土、混凝土砖路面A17

透水砖路面A18

嵌草砖、花岗石路面A19

景观木质人行道路面A20

花池、台阶挡墙A21

室外大台阶A22

大台阶栏杆、栏板A23

轮椅坡道扶手详图A24

立柱式不锈钢框宣传栏A26

集中长廊式信报箱A27

B 地下室防水

地下室防水做法说明B1

常用防水层选用表B3

地下室卷材防水B4

地下室有机防水涂料防水B5

地下室复合防水B6

全埋式地下室卷材防水构造B8

地下室卷材防水构造B9

全埋式地下室涂料防水构造B10

地下室涂料防水构造B11

地下室复合防水构造B12

保护层及卷材收头构造图B14

侧墙施工缝防水构造B15

模板活动式穿墙螺栓防水构造B16

模板固定式穿墙螺栓防水构造B17

变形缝防水构造B18

后浇带防水构造B20

固定式穿墙管防水构造B21

可卸式穿墙管防水构造B22

桩头防水构造B23

窗井防水构造B24

C 砌体墙

砌体墙设计说明C1

KP1多孔砖墙墙脚C3

KP1多孔砖楼层垫层、地沟通风孔C4

KP1多孔砖女儿墙C5

KP1多子砖墙窗台、窗套C6

KP1多孔砖墙窗上口C7

KP1多孔砖墙门窗安装C8

KP1多孔砖墙体设备安装C9

KP1多孔砖外墙变形缝C10

KP1多孔砖屋面变形缝C11

KP1多孔砖内墙、顶棚变形缝C12

小砌块外墙基础墙身、勒脚（承重）C13

小砌块无阳台处外墙节点（承重）C14

小砌块有阳台处外墙节点（承重）C15

小砌块外墙节点（非承重）C16

小砌块墙门框安装示例C18

小砌块墙铝合金窗安装示例C20

小砌块墙电气管线安装示例C21

小砌块墙电表箱或消火栓箱平立面示意C22

填充加气混凝土砌块框架结构外墙C23

填充加气混凝土砌块女儿墙及雨篷详图C26

填充加气混凝土砌块外墙墙脚构造详图C27

加气块与钢筋混凝土交界处构造和防裂详图C28

D 墙体保温

墙体保温设计说明D1

内保温构造D2

内保温墙面平面节点详图（增强粉刷石膏EPS板）D4

内保温墙面踢脚、窗侧口节点详图（增强粉刷石膏EPS）D5

内保温墙面窗台、窗上口节点详图（增强粉刷石膏EPS板）D6

内保温墙面平面节点详图（纸面石膏岩棉复合板）D7

内保温墙面踢脚、窗侧口节点详图（纸面石膏岩棉复合板）D8

内保温墙面窗台、窗上口节点详图（纸面石膏岩棉复合板）D9

内保温墙面平面节点详图（胶粉EPS颗粒浆料）D10

内保温墙面踢脚、窗侧口、顶板节点详图（胶粉EPS颗粒浆料）D11

内保温墙面窗台、窗上口节点详图（胶粉EPS颗粒浆料）D12

内保温平面节点详图（无机保温材料）D13

踢脚、架空楼板节点详图（无机保温材料）D14

窗侧口部位节点详图（无机保温材料）D15

内保温墙面凸窗详图D16

内保温墙散热器、开关盒、吊柜安装详图D17

内保温墙窗帘盒、附件固定安装详图D18

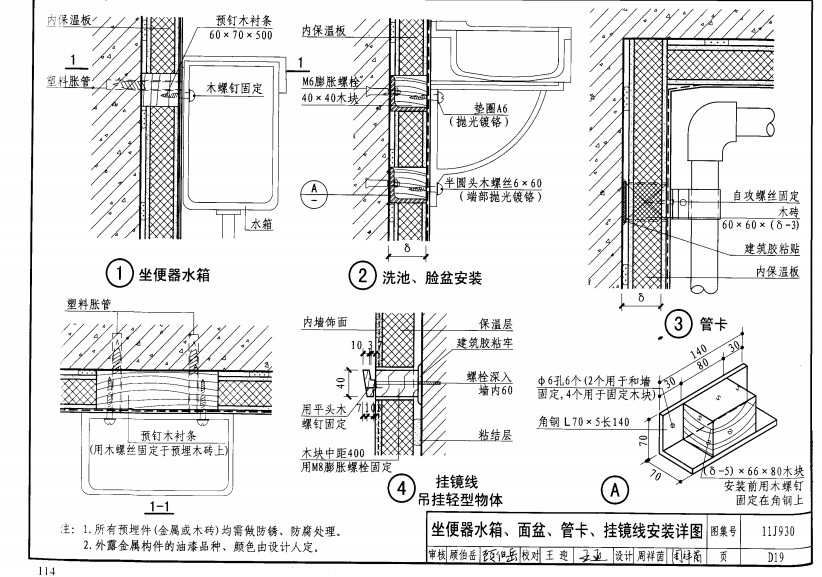

坐便器水箱、面盆、管卡、挂镜线安装详图D19

E 内隔墙

轻质内隔墙设计说明E1

条板内隔墙平、立、剖面索引图E3

单、双层条板内隔墙平面图E4

水泥（石膏）条板与条板连接节点E5

双层水泥（石膏）条板连接节点E6

水泥（石膏）条板抗震构造节点E7

陶粒混凝土条板与条板连接节点E8

双层陶粒混凝土条板连接节点E9

陶粒混凝土条板抗震构造节点E10

条板与地面连接、踢脚做法节点E11

条板与门窗框连接节点E12

水泥（石膏）条板与门窗框连接节点E13

预埋吊挂件、敷线、电气开关、插座安装节点E14

条板预埋件、连接件及钢板卡E15

轻钢龙骨石膏板内隔墙平、立、剖面索引图E16

轻钢龙骨布置图及石膏板接缝处理E17

隔墙明缝构造处理E18

隔墙与主体结构连接E19

隔墙T型连接节点E20

隔墙十字型及异型连接节点E21

石膏板隔墙底部踢脚做法E22

隔墙门（窗）框连接节点E23

墙体吊挂件与管线穿墙安装详图E24

F 外装修

外装修说明F1

聚氨酯涂料外墙面F2

丙烯酸涂料外墙面F3

面砖外墙面F4

锦砖（马赛克）外墙面F5

干挂板材外墙面F6

石材外墙面F7

不同墙体交接处墙面F8

锦砖（马赛克）镶贴墙面F9

面砖镶贴墙面F10

面砖镶贴排砖方式F11

文化石墙面F12

外墙阳角角饰F13

挂贴花岗石板墙面F14

挂贴石材筒子板F16

干挂花岗岩石材墙面F17

披叠板墙面构造说明F19

披叠板有龙骨外保温墙面构造F20

披叠板无龙骨外保温墙面构造F21

披叠板外保温墙面节点详图F22

外保温墙体预制GRC檐口线安装图F23

外保温墙体GRC腰线安装F24

外保温墙面石材腰线安装F25

勒脚构造F26

混凝土雨篷F28

石材、金属板饰面雨篷构造F29

玻璃面钢结构雨篷构造F30

中式窗套、窗篷样式F31

中式门楣、门头样式F32

欧式窗套样式F33

欧式门套样式及安装F34

干挂石材门套F35

凸窗护栏F36

开敞阳台（钢筋混凝土栏板）F37

开敞阳台（装饰钢板）F38

开敞阳台（玻璃栏板）F39

封闭阳台（钢筋混凝土栏板）F41

封闭阳台（玻璃栏板）F42

预制GRC瓶柱阳台栏杆F44

阳台隔板及排水节点大样F45

阳台埋件及排水节点大样F46

阳台集热器安装详图F47

分体式空调器室外机安装F48

窗下花台F50

铝合金遮阳板F51

轻型遮阳板F52

G 楼地面

楼地面设计说明G1

水泥砂浆楼地面G2

水泥砂浆楼地面（有防水层）G3

细石混凝土楼地面G4

细石混凝土楼地面（有防水层）G5

地砖楼地面G6

地砖楼地面（有防水层）G7

陶瓷锦砖（马赛克）楼地面G8

陶瓷锦砖（马赛克）楼地面（有防水层）G9

石材板楼地面G10

石材板楼地面（有防水层）G11

橡塑合成板楼地面G12

地毯楼地面G13

竹木楼地面（有龙骨）G14

单层长条硬木楼地面（有龙骨）G15

双层长条硬木楼地面（有龙骨）G16

双层软木楼地面（有龙骨）G17

双层塑胶软木楼地面（有龙骨）G18

双层软木楼地面G19

软木复合弹性地板楼地面G20

单层塑胶软木楼地面G21

双层塑胶软木楼地面G22

硬木企口席纹拼花楼地面G23

强化复合木地板楼地面G24

强化复合双层木地板楼地面G25

浴厕防水木地板楼地面G26

保温楼地面G27

保温楼面（板上设）G29

保温楼面（板下设）G30

隔声楼面G31

保温并隔声楼面G32

低温热水地板辐射采暖楼地面G33

地砖面层采暖楼地面G34

绿化种植土楼地面（陶粒渗水层）G37

绿化种植土楼地面（碎石渗水层）G38

楼、地面不同装饰材料接缝详图G39

H 内装修

内装修说明H1

室内装饰材料燃烧性能等级表H2

水泥石灰砂浆内墙面H3

粉刷石膏抹灰内墙面H4

水泥砂浆内墙面H5

刮腻子涂料内墙面H6

乳胶漆内墙面H7

贴壁纸（布）内墙面H8

软包内墙面H9

胶合板内墙面H10

面砖内墙面H11

面砖内墙面（有防水）H13

锦砖（马赛克）内墙面H15

锦砖（马赛克）内墙面（有防水）H17

仿石砖内墙面H19

薄石板、穿孔板吸声内墙面H21

硬木企口板内墙面H22

刮腻子喷涂、水泥砂浆顶棚H23

乳胶漆、抹灰顶棚H24

板底保温顶棚H25

纸面石膏板、PVC（或PS）板、铝条板吊顶H26

踢脚详图H27

墙裙详图H29

顶棚石膏装饰线脚样式H31

木制装饰贴脸、压条、线脚H33

挂镜线、挂镜点详图H34

护墙扶手、护墙带详图H35

墙体转角护角详图H36

墙面不同装饰材料接缝详图H37

居室木龙骨吊顶H38

轻钢龙骨支撑卡吊顶H39

居室吊柜H40

居室吊柜详图H41

固定式木框玻璃隔断H43

固定式塑料框玻璃隔断H44

推拉隔断节点详图H45

玻璃砖隔断墙示意图H47

无框玻璃砖隔断墙节点详图H48

有框玻璃砖隔断墙节点详图H49

石材装饰壁炉详图H50

木质装饰壁炉详图H52

文化石装饰壁炉详图H54

石膏装饰壁炉详图H55

窗帘盒H56

窗台详图H58

窗内护栏H60

凸窗护栏H62

暖气罩详图H63

筒子板（门窗）H65

电梯门套式样H66

电梯井道隔声详图H67

内墙、顶棚成品变形缝平面节点H68

J 屋面工程

屋面工程说明J1

平屋面常用防水层做法选用表J5

瓦屋面常用防水（垫）层做法选用表J6

平屋面构造J7

瓦屋面构造（钢挂瓦条）J11

瓦屋面构造（木挂瓦条）J12

瓦屋面构造（沥青瓦、金属彩板仿平瓦）J13

平屋面挑檐J14

平屋面钢筋混凝土女儿墙J15

平屋面砖女儿墙J16

平屋面斜檐口J17

上人屋面女儿墙J18

女儿墙集热器安装示意图J19

平屋面泛水防水层构造详图J20

平屋面水平出入口J21

平屋面分隔缝及板缝构造J23

屋面人孔J24

雨水口J25

雨水管J26

屋面过水孔J29

排汽屋面及设施基座构造J30

平屋面变形缝构造详图J31

屋面高低跨度变形缝构造详图J33

瓦屋面檐口J34

瓦屋面檐沟、泛水（木挂瓦条）J35

瓦屋面檐沟、泛水（钢挂瓦条）J36

瓦屋面屋脊、斜天沟（钢挂瓦条）J37

瓦屋面屋脊、斜天沟（木挂瓦条）J38

瓦屋面现浇屋脊、山墙封檐J39

瓦屋面管道泛水J40

瓦屋面挂瓦条、顺水条及避雷带支架安装J41

瓦屋面有保温镶嵌式集热器安装详图J42

瓦屋面有保温架空式集热器安装详图J43

瓦屋面变形缝构造详图J44

沥青瓦屋面檐口、檐沟J46

沥青瓦屋面泛水、斜天沟J47

沥青瓦屋面泛水、山墙封檐J48

沥青瓦屋面管道泛水J49

沥青瓦屋面避雷带支架安装J50

沥青瓦屋面有保温镶嵌式集热器安装详图J51

金属彩板仿平瓦屋面檐口、檐沟和斜大沟J52

金属彩板仿平瓦屋面山墙挑檐和屋脊J53

金属彩板仿平瓦屋面及管道泛水J54

金属彩板仿平瓦屋面、屋顶窗J55

金属彩板仿平瓦屋面管道泛水J57

瓦屋面折坡做法J59

悬山双坡面构造做法J60

坡屋顶露台构造做法J61

K 楼梯、栏杆

楼梯、栏杆设计说明K1

楼梯及平台栏杆基本技术要求表K2

楼梯转折处的常用做法K3

楼梯、平台栏杆形式索引图K4

公用楼梯木扶手金属栏杆K5

公用楼梯金属扶手金属栏杆K6

公用楼梯栏杆扶手K7

公用楼梯树脂扶手金属栏杆K8

小开间公用楼梯栏杆K9

楼梯靠墙扶手K10

楼梯间护窗栏杆K11

钢管扶手平台栏杆K12

玻璃平台栏板K14

金属板（网）平台栏板K16

钢筋混凝土平台栏板K17

套内钢楼梯G1、G2平面图K19

套内钢楼梯G1、G2详图K20

套内木楼梯M1详图K21

套内木楼梯M1配件图K22

套内木楼梯M2详图K23

套内钢木螺旋楼梯详图K24

套内钢木螺旋楼梯配件图K25

楼梯踏步防滑条形式K26

预埋件、法兰盘详图K27

楼梯扶手末端与墙、柱连接形式K28

楼梯扶手起始端形式K29

楼梯扶手断面形式K30

L 常用门窗

常用门窗设计说明L1

门常用洞口尺寸选用图L2

3M镶板木门选用图L3

模压门、模压防火门选用图L4

5M厨卫钢门选用图L5

6M厨卫木门选用图L6

5FM管道井钢防火门选用图L7

6FM管道井木防火门选用图L8

阳台门常用洞口尺寸选用图L9

窗常用洞口尺寸选用图L10

玻璃性能指标表L11

常用整窗传热系数（K）计算表L12

典型窗的传热系数近似计算表L13

断桥铝合金门窗安装详图L14

塑料门窗安装详图L15

外窗-沿墙外侧安装图L16

外窗-沿墙中部安装图L17

外门窗有附框安装详图L18

外门窗有企口、有附框安装详图L19

钢防火门安装详图L20

木防火门安装详图L21

钢防火窗安装详图L22

外窗防盗网详图L23

集成卷帘窗使用说明L25

集成卷帘窗（隐藏式）安装构造L26

集成卷帘窗（吊挂式）安装构造L27

卷帘护板护栏式样（成品）L28

9M手动卷帘门L29

10M电动卷帘门L30

卷帘门导轨安装图L31

卷筒箱安装位置图L32

11M车库电动折板门立面图、剖面图L33

车库电动折板门节点图L34

M 厨房

厨房设计说明M1

住宅厨房平面索引图M2

K2厨房布置图M4

K3厨房布置图M5

K5厨房布置图M6

K6厨房布置图M7

K8厨房布置图M8

K11厨房布置图M9

DK14厨房布置图M10

K18厨房布置图M11

K19厨房布置图M12

剖面图M13

燃气表安装详图M17

水平、垂直排气道出口详图M19

管线区封装详图M20

N 卫生间

卫生间设计说明N1

卫生间平面索引图N2

B7卫生间洁具布置图N4

B8卫生间洁具布置图N5

B11卫生间洁具布置图N6

B12卫生间洁具布置图N7

B13卫生间洁具布置图N8

AB15卫生间（无障碍）洁具布置图N9

EB16整体卫生间示意图N10

化妆台构造详图N11

下沉式卫生间楼地面做法N12

下沉式卫生间楼地面详图N13

毛巾架、毛巾环、浴帘杆、浴巾架安装构造N14

卫生纸盒、肥皂盒、淋浴喷头架安装构造N15

挂衣钩安装构造N16

安全抓杆安装构造N17

卫生间配件安装构造N19

相关技术资料462
